beautiful-mermaid

将 Mermaid 图表渲染为精美的 SVG 或 ASCII 艺术

超快、完全可主题化、零 DOM 依赖。为 AI 时代而生。

在线演示与示例

→ 在 Craft Agents 中即时使用

---

我们为何构建它

图表对于 AI 辅助编程至关重要。当你与 AI 编程助手协作时，能够在终端或聊天界面中直接可视化数据流、状态机和系统架构，能让复杂概念一目了然。

Mermaid 是基于文本的图表事实标准（de facto standard）。它非常出色。但默认渲染器存在一些问题：

• 美观度 — 或许只是个人偏好，但希望它们看起来更专业
• 复杂的主题定制 — 自定义颜色需要与 CSS 类较劲
• 无终端输出 — 无法为 CLI 工具渲染为 ASCII
• 沉重依赖 — 为简单图表引入大量代码

我们在 Craft 构建了 beautiful-mermaid，为 Craft Agents. 中的图表提供动力。它快速、美观，随处可用——从富 UI 到纯终端。

ASCII 渲染引擎基于 Alexander Grooff 的 mermaid-ascii。我们从 Go 移植到 TypeScript 并进行了扩展。感谢 Alexander 提供的优秀基础！（以及证明了这是可行的灵感。）

功能特性

• 6 种图表类型 — 流程图、状态图、时序图、类图、ER 图和 XY 图（柱状、折线、组合）
• 双输出 — SVG 用于富 UI，ASCII/Unicode 用于终端
• 同步渲染 — 无异步、无闪烁。可与 React useMemo() 配合使用
• 15 个内置主题 — 添加自定义主题也极其简单
• 完整 Shiki 兼容 — 直接使用任意 VS Code 主题
• 实时主题切换 — CSS 自定义属性，无需重新渲染
• 单色模式（Mono mode） — 仅用 2 种颜色也能生成精美图表
• 零 DOM 依赖 — 纯 TypeScript，随处可用
• 超快速度 — 500ms 内渲染 100+ 张图表

安装

npm install beautiful-mermaid
# or
bun add beautiful-mermaid
# or
pnpm add beautiful-mermaid

快速开始

SVG 输出

import { renderMermaidSVG } from 'beautiful-mermaid'

const svg = renderMermaidSVG(`
  graph TD
    A[Start] --> B{Decision}
    B -->|Yes| C[Action]
    B -->|No| D[End]
`)

渲染完全同步——没有 await，没有 promise。ELK.js 布局引擎通过 FakeWorker 绕过机制同步运行，因此你能立即获得 SVG 字符串。

需要异步？使用 renderMermaidSVGAsync() —— 输出相同，返回 Promise<string>。

ASCII 输出

import { renderMermaidASCII } from 'beautiful-mermaid'

const ascii = renderMermaidASCII(`graph LR; A --> B --> C`)

┌───┐     ┌───┐     ┌───┐
│   │     │   │     │   │
│ A │────►│ B │────►│ C │
│   │     │   │     │   │
└───┘     └───┘     └───┘

---

React 集成

由于渲染是同步的，你可以使用 useMemo() 实现零闪烁的图表渲染：

import { renderMermaidSVG } from 'beautiful-mermaid'

function MermaidDiagram({ code }: { code: string }) {
  const { svg, error } = React.useMemo(() => {
    try {
      return {
        svg: renderMermaidSVG(code, {
          bg: 'var(--background)',
          fg: 'var(--foreground)',
          transparent: true,
        }),
        error: null,
      }
    } catch (err) {
      return { svg: null, error: err instanceof Error ? err : new Error(String(err)) }
    }
  }, [code])

  if (error) return <pre>{error.message}</pre>
  return <div dangerouslySetInnerHTML={{ __html: svg! }} />
}

为何效果好：

• 无闪烁 — SVG 在渲染期间同步计算，而非在 useEffect 中
• CSS 变量 — 传递 var(--background) 等，而非十六进制颜色。SVG 继承自应用的 CSS，因此主题切换可即时生效而无需重新渲染
• 记忆化（Memoized） — 仅在 code 变化时重新渲染

---

主题

主题系统是 beautiful-mermaid 的核心。它既强大又极其简单。

双色基础

每张图表只需两种颜色：背景（bg）和前景（fg）。仅此而已。从这两种颜色出发，整个图表通过 color-mix() 推导得出：

const svg = renderMermaidSVG(diagram, {
  bg: '#1a1b26',  // Background
  fg: '#a9b1d6',  // Foreground
})

这就是单色模式（Mono Mode）——仅用两种颜色就能生成连贯、精美的图表。系统会自动推导：

元素	推导方式
文本	--fg at 100%
次要文本	--fg at 60% into --bg
边标签	--fg at 40% into --bg
淡色文本	--fg at 25% into --bg
连接线	--fg at 50% into --bg
箭头	--fg at 85% into --bg
节点填充	--fg at 3% into --bg
组标题	--fg at 5% into --bg
内部描边	--fg at 12% into --bg
节点描边	--fg at 20% into --bg

增强模式（Enriched Mode）

对于更丰富的主题，你可以提供可选的「增强」颜色来覆盖特定推导结果：

const svg = renderMermaidSVG(diagram, {
  bg: '#1a1b26',
  fg: '#a9b1d6',
  // Optional enrichment:
  line: '#3d59a1',    // Edge/connector color
  accent: '#7aa2f7',  // Arrow heads, highlights
  muted: '#565f89',   // Secondary text, labels
  surface: '#292e42', // Node fill tint
  border: '#3d59a1',  // Node stroke
})

若未提供增强颜色，则回退到 color-mix() 推导。这意味着你只需提供你关心的颜色。

CSS 自定义属性 = 实时切换

所有颜色都是 <svg> 元素上的 CSS 自定义属性。这意味着你可以即时切换主题而无需重新渲染：

// Switch theme by updating CSS variables
svg.style.setProperty('--bg', '#282a36')
svg.style.setProperty('--fg', '#f8f8f2')
// The entire diagram updates immediately

对于 React 应用，传递 CSS 变量引用而非十六进制值：

const svg = renderMermaidSVG(diagram, {
  bg: 'var(--background)',
  fg: 'var(--foreground)',
  accent: 'var(--accent)',
  transparent: true,
})
// Theme switches apply automatically via CSS cascade — no re-render needed

内置主题

开箱即用提供 15 个精心策划的主题：

主题	类型	背景	强调色
zinc-light	Light	#FFFFFF	Derived
zinc-dark	Dark	#18181B	Derived
tokyo-night	Dark	#1a1b26	#7aa2f7
tokyo-night-storm	Dark	#24283b	#7aa2f7
tokyo-night-light	Light	#d5d6db	#34548a
catppuccin-mocha	Dark	#1e1e2e	#cba6f7
catppuccin-latte	Light	#eff1f5	#8839ef
nord	Dark	#2e3440	#88c0d0
nord-light	Light	#eceff4	#5e81ac
dracula	Dark	#282a36	#bd93f9
github-light	Light	#ffffff	#0969da
github-dark	Dark	#0d1117	#4493f8
solarized-light	Light	#fdf6e3	#268bd2
solarized-dark	Dark	#002b36	#268bd2
one-dark	Dark	#282c34	#c678dd

import { renderMermaidSVG, THEMES } from 'beautiful-mermaid'

const svg = renderMermaidSVG(diagram, THEMES['tokyo-night'])

添加自定义主题

创建主题轻而易举。至少需要提供 bg 和 fg：

const myTheme = {
  bg: '#0f0f0f',
  fg: '#e0e0e0',
}

const svg = renderMermaidSVG(diagram, myTheme)

想要更丰富的颜色？添加任意可选增强色：

const myRichTheme = {
  bg: '#0f0f0f',
  fg: '#e0e0e0',
  accent: '#ff6b6b',  // Pop of color for arrows
  muted: '#666666',   // Subdued labels
}

完整 Shiki 兼容性

通过 Shiki 集成，可直接使用任意 VS Code 主题。这样你就能访问数百个社区主题：

import { getSingletonHighlighter } from 'shiki'
import { renderMermaidSVG, fromShikiTheme } from 'beautiful-mermaid'

// Load any theme from Shiki's registry
const highlighter = await getSingletonHighlighter({
  themes: ['vitesse-dark', 'rose-pine', 'material-theme-darker']
})

// Extract diagram colors from the theme
const colors = fromShikiTheme(highlighter.getTheme('vitesse-dark'))

const svg = renderMermaidSVG(diagram, colors)

fromShikiTheme() 函数会智能地将 VS Code 编辑器颜色映射到图表角色：

编辑器颜色	图表角色
editor.background	bg
editor.foreground	fg
editorLineNumber.foreground	line
focusBorder / keyword token	accent
comment token	muted
editor.selectionBackground	surface
editorWidget.border	border

---

支持的图表

流程图

graph TD
  A[Start] --> B{Decision}
  B -->|Yes| C[Process]
  B -->|No| D[End]
  C --> D

支持所有方向：TD（自上而下）、LR（从左到右）、BT（自下而上）、RL（从右到左）。

状态图

stateDiagram-v2
  [*] --> Idle
  Idle --> Processing: start
  Processing --> Complete: done
  Complete --> [*]

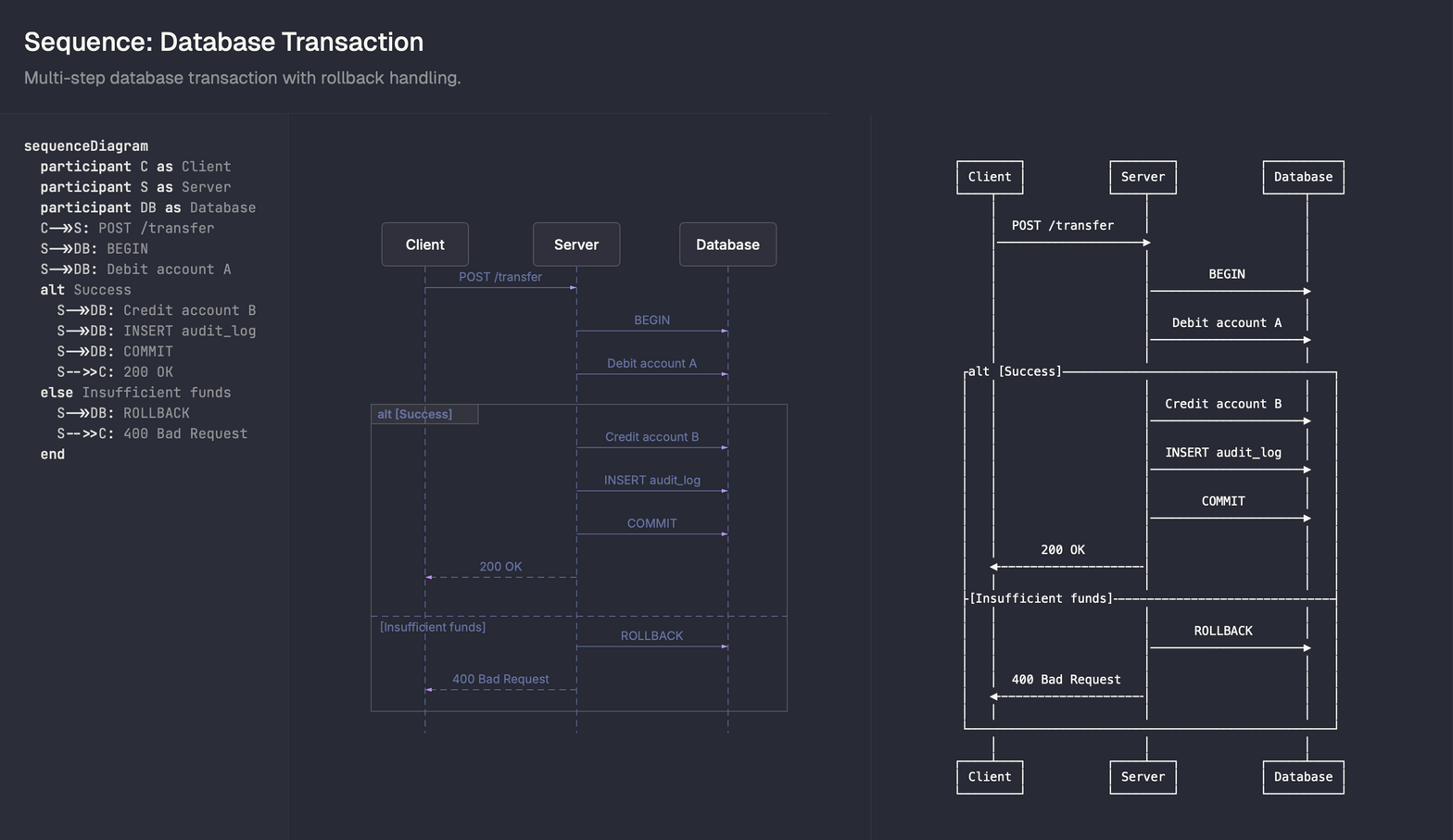

时序图

sequenceDiagram
  Alice->>Bob: Hello Bob!
  Bob-->>Alice: Hi Alice!
  Alice->>Bob: How are you?
  Bob-->>Alice: Great, thanks!

类图

classDiagram
  Animal <|-- Duck
  Animal <|-- Fish
  Animal: +int age
  Animal: +String gender
  Animal: +isMammal() bool
  Duck: +String beakColor
  Duck: +swim()
  Duck: +quack()

ER 图

erDiagram
  CUSTOMER ||--o{ ORDER : places
  ORDER ||--|{ LINE_ITEM : contains
  PRODUCT ||--o{ LINE_ITEM : "is in"

内联边样式

使用 linkStyle 覆盖边的颜色和描边宽度——就像 Mermaid 的 linkStyle:

graph TD
  A --> B --> C
  linkStyle 0 stroke:#ff0000,stroke-width:2px
  linkStyle default stroke:#888888

语法	效果
linkStyle 0 stroke:#f00	按索引（从 0 开始）为单条边设置样式
linkStyle 0,2 stroke:#f00	一次为多条边设置样式
linkStyle default stroke:#888	应用于所有边的默认样式

按索引设置的样式会覆盖默认样式。支持的属性：stroke、stroke-width。

适用于流程图和状态图。

XY 图表

柱状图、折线图及其组合——使用 Mermaid 的 xychart-beta 语法。

柱状图：

xychart-beta
    title "Monthly Revenue"
    x-axis [Jan, Feb, Mar, Apr, May, Jun]
    y-axis "Revenue ($K)" 0 --> 500
    bar [180, 250, 310, 280, 350, 420]

折线图：

xychart-beta
    title "User Growth"
    x-axis [Jan, Feb, Mar, Apr, May, Jun]
    line [1200, 1800, 2500, 3100, 3800, 4500]

柱状图 + 折线图组合：

xychart-beta
    title "Sales with Trend"
    x-axis [Jan, Feb, Mar, Apr, May, Jun]
    bar [300, 380, 280, 450, 350, 520]
    line [300, 330, 320, 353, 352, 395]

水平方向：

xychart-beta horizontal
    title "Language Popularity"
    x-axis [Python, JavaScript, Java, Go, Rust]
    bar [30, 25, 20, 12, 8]

坐标轴配置：

• 分类 x 轴：x-axis [A, B, C]
• 数值 x 轴范围：x-axis 0 --> 100
• 坐标轴标题：x-axis "Category" [A, B, C]
• Y 轴范围：y-axis "Score" 0 --> 100

多系列： 添加多个 bar 和/或 line 声明。每个系列会从基于主题强调色的单色调色板中获得一种独立颜色。

XY 图表样式

图表渲染器遵循受 Apple 和 Craft 启发的简洁、极简设计理念：

• 点状网格 — 绘图区域以微妙的点状图案填充，而非传统的实线网格
• 圆角柱条 — 所有柱条边角均做圆角处理，呈现现代、精致的外观
• 平滑曲线 — 折线系列采用自然三次样条插值，在所有数据点之间生成数学上平滑的曲线（而非直线段或阶梯状折线）
• 浮动标签 — 无可见坐标轴线或刻度线；标签自由浮动，营造简洁清爽的视觉效果
• 投影线条 — 每条折线系列下方都有微妙阴影，以增强层次感
• 单色调色板 — 系列 0 使用主题的强调色；其余系列在同一色相下获得更深/更浅的色调，并带有微妙的色相偏移，可自动适配浅色或深色背景
• 交互式工具提示 — 使用 interactive: true 渲染时，悬停在柱条或数据点上会显示数值工具提示。当多个系列共享同一 x 位置时，会显示多行工具提示
• 稀疏折线点 — 数据点不超过 12 个的折线默认显示数据点标记，以提升可读性
• 完整主题支持 — 全部 15 个内置主题（以及自定义主题）均适用于图表。强调色驱动整个系列调色板
• 实时主题切换 — 图表系列颜色为 CSS 自定义属性（--xychart-color-N），因此主题变更可即时生效，无需重新渲染

---

ASCII 输出

适用于终端环境、CLI 工具，或任何需要纯文本的场景，可渲染为 ASCII 或 Unicode 制表符：

import { renderMermaidASCII } from 'beautiful-mermaid'

// Unicode mode (default) — prettier box drawing
const unicode = renderMermaidASCII(`graph LR; A --> B`)

// Pure ASCII mode — maximum compatibility
const ascii = renderMermaidASCII(`graph LR; A --> B`, { useAscii: true })

Unicode 输出：

┌───┐     ┌───┐
│   │     │   │
│ A │────►│ B │
│   │     │   │
└───┘     └───┘

ASCII 输出：

+---+     +---+
|   |     |   |
| A |---->| B |
|   |     |   |
+---+     +---+

ASCII 选项

renderMermaidASCII(diagram, {
  useAscii: false,      // true = ASCII, false = Unicode (default)
  paddingX: 5,          // Horizontal spacing between nodes
  paddingY: 5,          // Vertical spacing between nodes
  boxBorderPadding: 1,  // Padding inside node boxes
  colorMode: 'auto',    // 'none' | 'auto' | 'ansi16' | 'ansi256' | 'truecolor' | 'html'
  theme: { ... },       // Partial<AsciiTheme> — override default colors
})

ASCII XY 图表

XY 图表可使用专用图表绘制字符渲染为 ASCII：

• 柱状图 — █ 块（Unicode）或 #（ASCII 模式）
• 折线图 — 带圆角的阶梯式路由：╭╮╰╯│─（Unicode）或 +|-（ASCII）
• 多系列 — 每个系列从主题的强调色调色板中获得一种独立的 ANSI 颜色
• 图例 — 存在多个系列时自动显示
• 水平图表 — 完全支持，分类位于 y 轴

---

API 参考

renderMermaidSVG(text, options?): string

将 Mermaid 图表渲染为 SVG。同步执行。自动检测图表类型。

参数：

• text — Mermaid 源代码
• options — 可选的 RenderOptions 对象

RenderOptions：

选项	类型	默认值	说明
bg	string	#FFFFFF	背景色（或 CSS 变量）
fg	string	#27272A	前景色（或 CSS 变量）
line	string?	—	边/连接线颜色
accent	string?	—	箭头、高亮
muted	string?	—	次要文本、标签
surface	string?	—	节点填充色调
border	string?	—	节点描边颜色
font	string	Inter	字体族
transparent	boolean	false	以透明背景渲染
padding	number	40	画布内边距（px）
nodeSpacing	number	24	同级节点之间的水平间距
layerSpacing	number	40	层与层之间的垂直间距
componentSpacing	number	24	不连通组件之间的间距
thoroughness	number	3	交叉最小化尝试次数（1-7，数值越高效果越好但速度越慢）
interactive	boolean	false	在 XY 图表的柱条和数据点上启用悬停工具提示

XY 图表： 以 xychart-beta 开头的图表会自动识别——无需单独函数。accent 颜色选项决定图表系列的颜色调色板。

renderMermaidSVGAsync(text, options?): Promise<string>

renderMermaidSVG() 的异步版本。输出相同，返回 Promise<string>。适用于异步服务器处理器或数据加载器。

renderMermaidASCII(text, options?): string

将 Mermaid 图表渲染为 ASCII/Unicode 文本。同步方法。

AsciiRenderOptions：

选项	类型	默认值	说明
useAscii	boolean	false	使用 ASCII 而非 Unicode
paddingX	number	5	水平节点间距
paddingY	number	5	垂直节点间距
boxBorderPadding	number	1	内部框内边距
colorMode	string	'auto'	'none'、'auto'、'ansi16'、'ansi256'、'truecolor' 或 'html'
theme	Partial<AsciiTheme>	—	覆盖 ASCII 输出的默认颜色

parseMermaid(text): MermaidGraph

将 Mermaid 源码解析为结构化图对象（用于自定义处理）。

fromShikiTheme(theme): DiagramColors

从 Shiki 主题对象中提取图表颜色。

THEMES: Record<string, DiagramColors>

包含全部 15 个内置主题的对象。

DEFAULTS: { bg: string, fg: string }

默认颜色（#FFFFFF / #27272A）。

---

致谢

ASCII 渲染引擎基于 mermaid-ascii by Alexander Grooff。我们将其从 Go 移植到 TypeScript，并扩展了以下功能：

• 时序图（Sequence diagram）支持
• 类图（Class diagram）支持
• ER 图（ER diagram）支持
• Unicode 框线绘制字符
• 可配置的间距与内边距

感谢 Alexander 提供的优秀基础！

---

许可证

MIT — 详见 LICENSE。

---

由 Craft 团队用心打造
