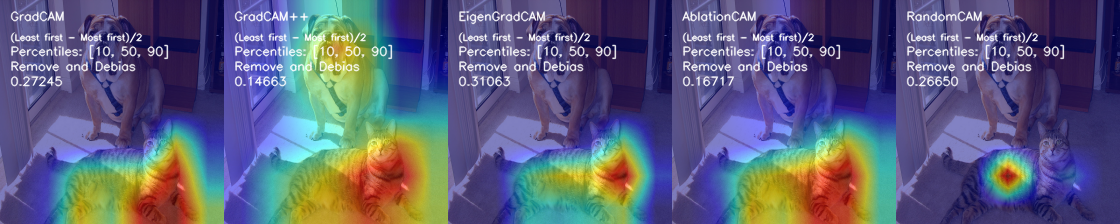

> [!NOTE] > 本文档由 WeHub 基于上游 README 翻译整理，属于社区翻译，非官方中文文档。 > [English](./README.en.md) · [原始项目](https://github.com/jacobgil/pytorch-grad-cam) · [上游 README](https://github.com/jacobgil/pytorch-grad-cam/blob/HEAD/README.md) > 原作者、版权与许可证归属以原始项目及本仓库 LICENSE 文件为准。 [](https://opensource.org/licenses/MIT)  [](https://pepy.tech/project/grad-cam) [](https://pepy.tech/project/grad-cam) # PyTorch 的高级 AI 可解释性 `pip install grad-cam` 包含进阶教程的文档：[https://jacobgil.github.io/pytorch-gradcam-book](https://jacobgil.github.io/pytorch-gradcam-book) 本软件包提供了计算机视觉领域最先进的可解释 AI（Explainable AI）方法。 可用于诊断模型预测，无论是在生产环境还是模型开发过程中。 其目标还包括作为算法和指标的基准，用于研究新的可解释性方法。 ⭐ 计算机视觉像素归因（Pixel Attribution）方法的全面集合。 ⭐ 已在多种常见 CNN 网络和视觉 Transformer（Vision Transformers）上测试。 ⭐ 高级用例：支持分类、目标检测、语义分割、嵌入相似度等。 ⭐ 包含平滑方法，使 CAM 可视化效果更好。 ⭐ 高性能：所有方法均完全支持批量图像处理。 ⭐ 包含用于检验解释是否可信以及调优以获得最佳性能的指标。  | 方法 | 功能说明 | |---------------------|-----------------------------------------------------------------------------------------------------------------------------| | GradCAM | 用平均梯度对二维激活进行加权 | | HiResCAM | 类似 GradCAM，但将激活与梯度逐元素相乘；对某些模型可证明保证忠实性（faithfulness） | | GradCAMElementWise | 类似 GradCAM，但将激活与梯度逐元素相乘，求和前应用 ReLU 操作 | | GradCAM++ | 类似 GradCAM，但使用二阶梯度 | | XGradCAM | 类似 GradCAM，但用归一化激活对梯度进行缩放 | | AblationCAM | 将激活置零并测量输出下降程度（本仓库包含快速批量实现） | | ScoreCAM | 用缩放后的激活扰动图像并测量输出下降程度 | | EigenCAM | 取二维激活的第一主成分（无类别区分，但似乎效果很好） | | EigenGradCAM | 类似 EigenCAM 但具有类别区分：Activations*Grad 的第一主成分。看起来像 GradCAM，但更清晰 | | LayerCAM | 用正梯度对激活进行空间加权。在较低层效果尤其更好 | | FullGrad | 计算整个网络中偏置的梯度，然后求和 | | Deep Feature Factorizations | 对二维激活进行非负矩阵分解（Non Negative Matrix Factorization） | | KPCA-CAM | 类似 EigenCAM，但使用核 PCA（Kernel PCA）而非 PCA | | FEM | 一种无梯度方法，通过 activation > mean + k * std 规则对激活进行二值化。 | | ShapleyCAM | 使用梯度和 Hessian-向量积对激活进行加权。| | FinerCAM | 通过比较相似类别、抑制共享特征并突出判别性细节，改进细粒度分类。 | | SegEigenCAM | 类似 EigenCAM，但在 SVD 前进行梯度加权（绝对梯度 ⊙ activations），并通过符号校正修复 SVD 符号歧义；专为语义分割设计 | | RefineCAM | 一种元方法，在多个层计算 CAM，然后组合它们以获得更高分辨率和更聚焦的 CAM。可与任何其他 CAM 方法配合使用。 | ## 可视化示例 | 是什么让网络认为图像标签是「pug, pug-dog」 | 是什么让网络认为图像标签是「tabby, tabby cat」 | 将 Grad-CAM 与 Guided Backpropagation 结合用于「pug, pug-dog」类别 | | ---------------------------------------------------------------|--------------------|-----------------------------------------------------------------------------| | | | ## 目标检测与语义分割 | 目标检测 | 语义分割 | | -----------------|-----------------------| | | | | 3D 医学语义分割 | | -------------------------- | | | ## 解释与其他图像/嵌入的相似性 ## 深度特征分解 ## CLIP | 解释文本提示「a dog」 | 解释文本提示「a cat」 | | -----------------------------------|------------------------------------| | | ## 分类 #### Resnet50: | 类别 | 图像 | GradCAM | AblationCAM | ScoreCAM | | ---------|-------|----------|------------|------------| | Dog |  |  |  | | | Cat |  |  |  | | #### Vision Transfomer (Deit Tiny): | 类别 | 图像 | GradCAM | AblationCAM | ScoreCAM | | ---------|-------|----------|------------|------------| | Dog |  |  |  | | | Cat |  |  |  | | #### Swin Transfomer (Tiny window:7 patch:4 input-size:224): | 类别 | 图像 | GradCAM | AblationCAM | ScoreCAM | | ---------|-------|----------|------------|------------| | Dog |  |  |  | | | Cat |  |  |  | | # XAI 的指标与评估 ---------- # 使用示例 ```python from pytorch_grad_cam import GradCAM, HiResCAM, ScoreCAM, GradCAMPlusPlus, AblationCAM, XGradCAM, EigenCAM, FullGrad from pytorch_grad_cam.utils.model_targets import ClassifierOutputTarget from pytorch_grad_cam.utils.image import show_cam_on_image from torchvision.models import resnet50, ResNet50_Weights model = resnet50(weights=ResNet50_Weights.DEFAULT) target_layers = [model.layer4[-1]] input_tensor = # Create an input tensor image for your model.. # Note: input_tensor can be a batch tensor with several images! # We have to specify the target we want to generate the CAM for. targets = [ClassifierOutputTarget(281)] # Construct the CAM object once, and then re-use it on many images. with GradCAM(model=model, target_layers=target_layers) as cam: # You can also pass aug_smooth=True and eigen_smooth=True, to apply smoothing. grayscale_cam = cam(input_tensor=input_tensor, targets=targets) # In this example grayscale_cam has only one image in the batch: grayscale_cam = grayscale_cam[0, :] visualization = show_cam_on_image(rgb_img, grayscale_cam, use_rgb=True) # You can also get the model outputs without having to redo inference model_outputs = cam.outputs ``` [cam.py](https://github.com/jacobgil/pytorch-grad-cam/blob/master/cam.py) 中有更详细的使用示例。 ---------- # 选择用于提取激活值的层 你需要选择用于计算 CAM 的目标层。 一些常见选择如下： - FasterRCNN: model.backbone - Resnet18 and 50: model.layer4[-1] - VGG, densenet161 and mobilenet: model.features[-1] - mnasnet1_0: model.layers[-1] - ViT: model.blocks[-1].norm1 - SwinT: model.layers[-1].blocks[-1].norm1 如果你传入包含多个层的列表，CAM 将在这些层之间取平均。 如果你不确定哪一层效果最好，这会很有用。 ---------- # 适配新架构与任务 GradCAM 等方法最初是为分类模型而设计，且最早主要应用于 CNN 分类模型。 不过，你也可以在新架构（如 Vision Transformer）以及非分类任务（如目标检测 Object Detection 或语义分割 Semantic Segmentation）中使用本包。 为了能够适配非标准情况，我们引入了两个概念。 - reshape transform（重塑变换）—— 如何将激活值转换为表示空间图像的形式？ - model targets（模型目标）—— 可解释性方法究竟应尝试解释什么？ ## reshape_transform 参数 在 CNN 中，模型的中间激活值是多通道图像，维度为 channel x rows x cols， 各种可解释性方法基于这些激活值生成新图像。 对于其他架构（如 Vision Transformer），形状可能不同，例如 (rows x cols + 1) x channels，或其他形式。 reshape transform 将激活值转换回多通道图像，例如在 Vision Transformer 中通过移除 class token 实现。 示例请参见 [这里](https://github.com/jacobgil/pytorch-grad-cam/blob/master/pytorch_grad_cam/utils/reshape_transforms.py) ## model_target 参数 model target 只是一个可调用对象，能够获取模型输出，并筛选出我们想要解释的特定标量输出。 对于分类任务，model target 通常是某个特定类别的输出。 传给 CAM 方法的 `targets` 参数随后可使用 `ClassifierOutputTarget`： ```python targets = [ClassifierOutputTarget(281)] ``` 不过在更复杂的情况下，你可能需要不同的行为。 更多示例请参见 [这里](https://github.com/jacobgil/pytorch-grad-cam/blob/master/pytorch_grad_cam/utils/model_targets.py) for more examples. ---------- # 教程 这里提供了如何在各种自定义用例（如目标检测）中使用本包的详细示例： 这些链接指向新的文档 jupyter-book，以便快速渲染。 Jupyter notebook 本身可在 git 仓库的 tutorials 文件夹中找到。 - [Notebook 教程：面向 HuggingFace 🤗 图像分类模型的 XAI 实践]() - [Notebook 教程：深度特征分解（Deep Feature Factorizations）以提升模型可解释性]() - [Notebook 教程：使用 Faster-RCNN 进行目标检测的类激活图（Class Activation Maps）]() - [Notebook 教程：YOLO5 的类激活图]() - [Notebook 教程：语义分割的类激活图]() - [Notebook 教程：为模型嵌入输出适配像素归因方法]() - [Notebook 教程：让最佳解释胜出：CAM 指标与调优]() - [Vision/SwinT Transformer 的工作原理](tutorials/vision_transformers.md) ---------- # 引导式反向传播 ```python from pytorch_grad_cam import GuidedBackpropReLUModel from pytorch_grad_cam.utils.image import ( show_cam_on_image, deprocess_image, preprocess_image ) gb_model = GuidedBackpropReLUModel(model=model, device=model.device()) gb = gb_model(input_tensor, target_category=None) cam_mask = cv2.merge([grayscale_cam, grayscale_cam, grayscale_cam]) cam_gb = deprocess_image(cam_mask * gb) result = deprocess_image(gb) ``` ---------- # 指标与解释结果评估 ```python from pytorch_grad_cam.utils.model_targets import ClassifierOutputSoftmaxTarget from pytorch_grad_cam.metrics.cam_mult_image import CamMultImageConfidenceChange # Create the metric target, often the confidence drop in a score of some category metric_target = ClassifierOutputSoftmaxTarget(281) scores, batch_visualizations = CamMultImageConfidenceChange()(input_tensor, inverse_cams, targets, model, return_visualization=True) visualization = deprocess_image(batch_visualizations[0, :]) # State of the art metric: Remove and Debias from pytorch_grad_cam.metrics.road import ROADMostRelevantFirst, ROADLeastRelevantFirst cam_metric = ROADMostRelevantFirst(percentile=75) scores, perturbation_visualizations = cam_metric(input_tensor, grayscale_cams, targets, model, return_visualization=True) # You can also average across different percentiles, and combine # (LeastRelevantFirst - MostRelevantFirst) / 2 from pytorch_grad_cam.metrics.road import ROADMostRelevantFirstAverage, ROADLeastRelevantFirstAverage, ROADCombined cam_metric = ROADCombined(percentiles=[20, 40, 60, 80]) scores = cam_metric(input_tensor, grayscale_cams, targets, model) # You can also use aggregate metrics such as ARCC from pytorch_grad_cam.metrics.ARCC import ARCC cam_metric = ARCC(base_method=cam) arcc_score = cam_metric(input_tensor, grayscale_cams, targets, model) ``` # 平滑处理以获得更美观的 CAM 为减少 CAM 中的噪声，并使其更好地贴合目标对象， 本包支持两种平滑方法： - `aug_smooth=True` 测试时增强（Test time augmentation）：运行时间增加约 6 倍。 组合应用水平翻转，并将图像乘以 [1.0, 1.1, 0.9]。 这样可使 CAM 更好地围绕目标对象居中。 - `eigen_smooth=True` `activations*weights` 的第一主成分。 这能去除大量噪声。 |AblationCAM | 增强平滑（aug smooth） | 特征向量平滑（eigen smooth） | 增强+特征向量平滑（aug+eigen smooth）| |------------|------------|--------------|--------------------|  |  |  |  | ---------- # 运行示例脚本： 用法：`python cam.py --image-path --method --output-dir ` 若要指定设备运行，例如 cpu、cuda、cuda:0、mps 或 hpu： `python cam.py --image-path --device cuda --output-dir ` ---------- 你可以从以下方法中选择： `GradCAM` , `HiResCAM`, `ScoreCAM`, `GradCAMPlusPlus`, `AblationCAM`, `XGradCAM` , `LayerCAM`, `FullGrad`, `EigenCAM`, `ShapleyCAM`, `FinerCAM`, `SegEigenCAM` and `RefineCAM`. 部分方法（如 ScoreCAM 和 AblationCAM）需要进行大量前向传播（forward passes）， 并且提供了批处理（batched）实现。 你可以通过以下方式控制批大小（batch size）： `cam.batch_size = ` ---------- ## 引用 若你在研究中使用本项目，请引用。以下是一个 BibTeX 条目示例： ``` @misc{jacobgilpytorchcam, title={PyTorch library for CAM methods}, author={Jacob Gildenblat and contributors}, year={2021}, publisher={GitHub}, howpublished={\url{https://github.com/jacobgil/pytorch-grad-cam}}, } ``` ---------- # 参考文献 https://arxiv.org/abs/1610.02391
`Grad-CAM: Visual Explanations from Deep Networks via Gradient-based Localization Ramprasaath R. Selvaraju, Michael Cogswell, Abhishek Das, Ramakrishna Vedantam, Devi Parikh, Dhruv Batra` https://arxiv.org/abs/2011.08891
`Use HiResCAM instead of Grad-CAM for faithful explanations of convolutional neural networks Rachel L. Draelos, Lawrence Carin` https://arxiv.org/abs/1710.11063
`Grad-CAM++: Improved Visual Explanations for Deep Convolutional Networks Aditya Chattopadhyay, Anirban Sarkar, Prantik Howlader, Vineeth N Balasubramanian` https://arxiv.org/abs/1910.01279
`Score-CAM: Score-Weighted Visual Explanations for Convolutional Neural Networks Haofan Wang, Zifan Wang, Mengnan Du, Fan Yang, Zijian Zhang, Sirui Ding, Piotr Mardziel, Xia Hu` https://ieeexplore.ieee.org/abstract/document/9093360/
`Ablation-cam: Visual explanations for deep convolutional network via gradient-free localization. Saurabh Desai and Harish G Ramaswamy. In WACV, pages 972–980, 2020` https://arxiv.org/abs/2008.02312
`Axiom-based Grad-CAM: Towards Accurate Visualization and Explanation of CNNs Ruigang Fu, Qingyong Hu, Xiaohu Dong, Yulan Guo, Yinghui Gao, Biao Li` https://arxiv.org/abs/2008.00299
`Eigen-CAM: Class Activation Map using Principal Components Mohammed Bany Muhammad, Mohammed Yeasin` http://mftp.mmcheng.net/Papers/21TIP_LayerCAM.pdf
`LayerCAM: Exploring Hierarchical Class Activation Maps for Localization Peng-Tao Jiang; Chang-Bin Zhang; Qibin Hou; Ming-Ming Cheng; Yunchao Wei` https://arxiv.org/abs/1905.00780
`Full-Gradient Representation for Neural Network Visualization Suraj Srinivas, Francois Fleuret` https://arxiv.org/abs/1806.10206
`Deep Feature Factorization For Concept Discovery Edo Collins, Radhakrishna Achanta, Sabine Süsstrunk` https://arxiv.org/abs/2410.00267
`KPCA-CAM: Visual Explainability of Deep Computer Vision Models using Kernel PCA Sachin Karmani, Thanushon Sivakaran, Gaurav Prasad, Mehmet Ali, Wenbo Yang, Sheyang Tang` https://hal.science/hal-02963298/document
`Features Understanding in 3D CNNs for Actions Recognition in Video Kazi Ahmed Asif Fuad, Pierre-Etienne Martin, Romain Giot, Romain Bourqui, Jenny Benois-Pineau, Akka Zemmar` https://arxiv.org/abs/2501.06261
`CAMs as Shapley Value-based Explainers Huaiguang Cai` https://arxiv.org/pdf/2501.11309
`Finer-CAM : Spotting the Difference Reveals Finer Details for Visual Explanation` `Ziheng Zhang*, Jianyang Gu*, Arpita Chowdhury, Zheda Mai, David Carlyn,Tanya Berger-Wolf, Yu Su, Wei-Lun Chao` https://doi.org/10.3390/app15137562
`Seg-Eigen-CAM: Eigen-Value-Based Visual Explanations for Semantic Segmentation Models Ching-Ting Chung, Josh Jia-Ching Ying` https://arxiv.org/abs/2605.14641
`How to Evaluate and Refine your CAM` `Luca Domeniconi, Alessandra Stramiglio, Michele Lombardi, Samuele Salti`
